Mäc Schläpp Fahrwerk

Hier gibt´s einige Bilder und Info´s zum Bau des Fahrwerks

Gewebeaufbau Fahrwerk

1. 163 Glas 680mm lang 100mm breit
2. 158 Aramid Uni 680 mm lang 35mm breit
3. dto.
4. dto.
5. dto.
6. 158 Aramid Uni 680mm lang 35mm breit
7. 2x Conticell 260 x 20 mm ( Stützstoff )
8. 158 Aramid 550mm lang
9. 158 Aramid 440mm lang
10. 158 Aramid 330mm lang
11. 158 Aramid 220mm lang
12. 158 Aramid 300mm lang
13. 158 Aramid 400mm lang
14. 158 Aramid 500mm lang
15. 158 Aramid 680mm lang

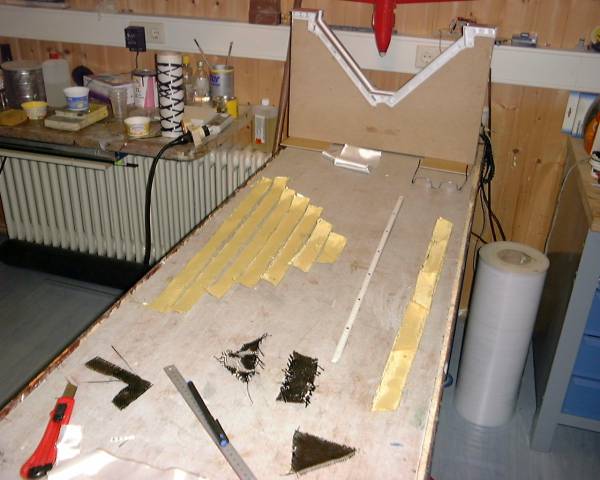

	Gewebezuschnitte
	Gewebezuschnitte

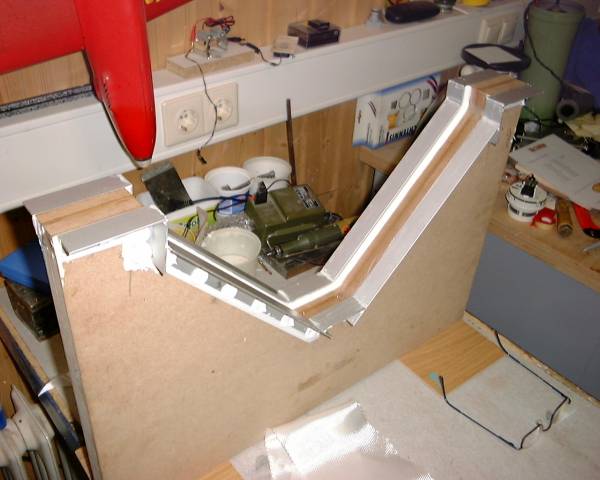

	Das Förmchen

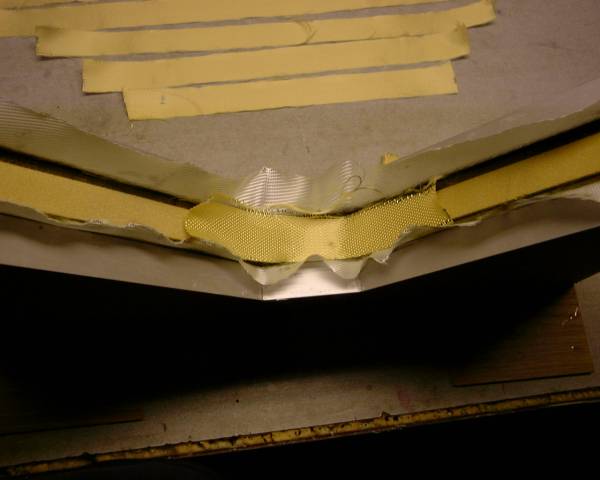

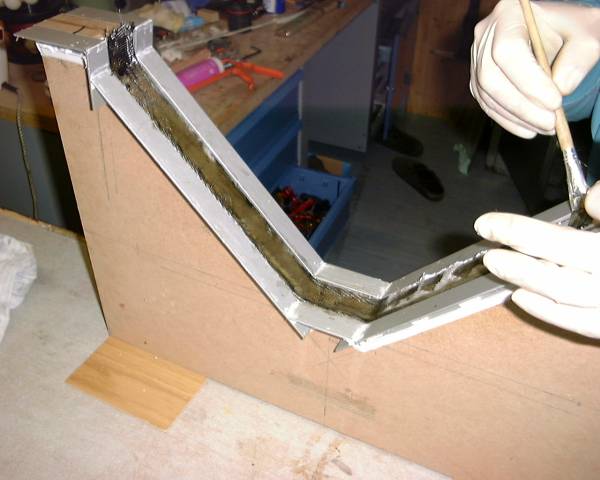

	Hier ist die erste Hälfte einlaminiert. Der Stützstoff liegt in der Mitte der Fasern.

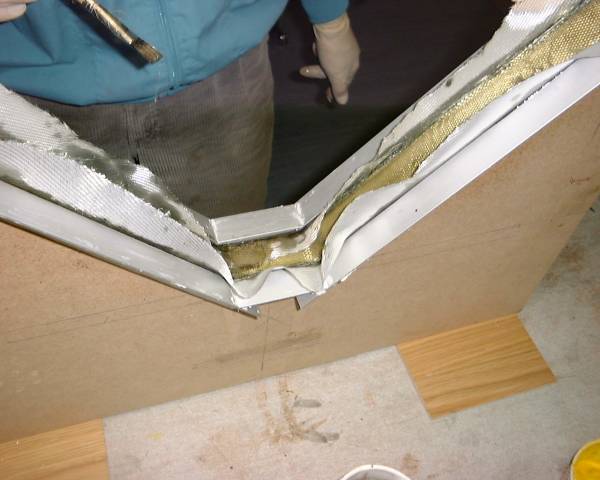

	Das Laminieren der zweiten Hälfte beginnt.

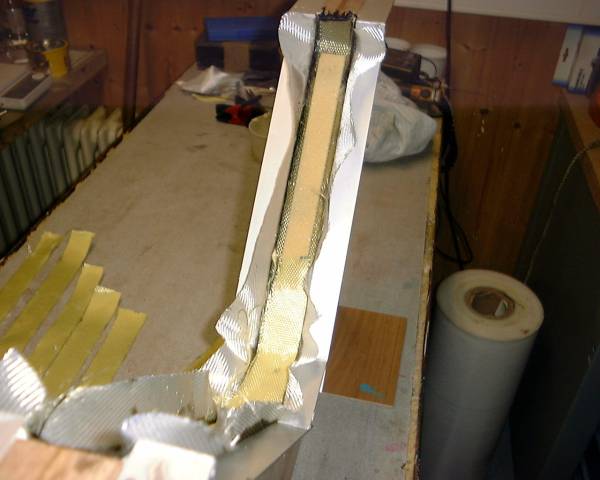

	Zum Schluss wird das Glasgewebe überlappend angedrückt.

	Dem Harz ist etwas schwarze Farbe beigemischt. Aramidfasern mögen keine UV - Bestrahlung.

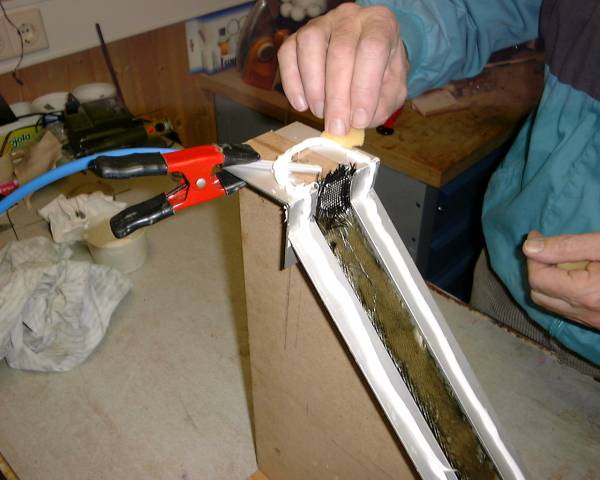

	Die Form ist bereits mit Acrylat abgepritzt. Das Absaugröhrchen wird mit Schaumstoff abgedeckt damit die Folie nicht beschädigt wird.

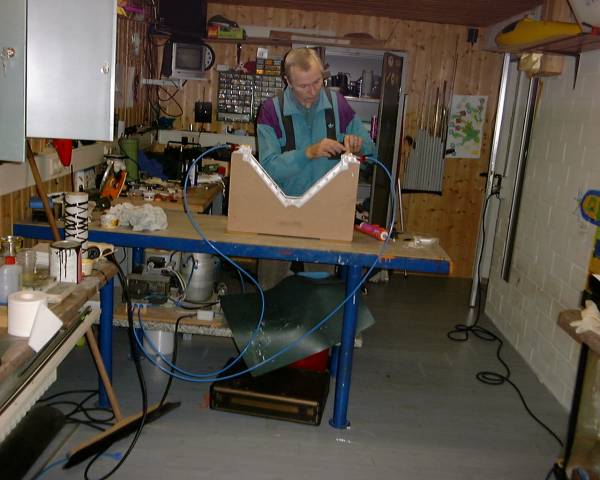

	Willi Schäffer beim Abdichten der Form.

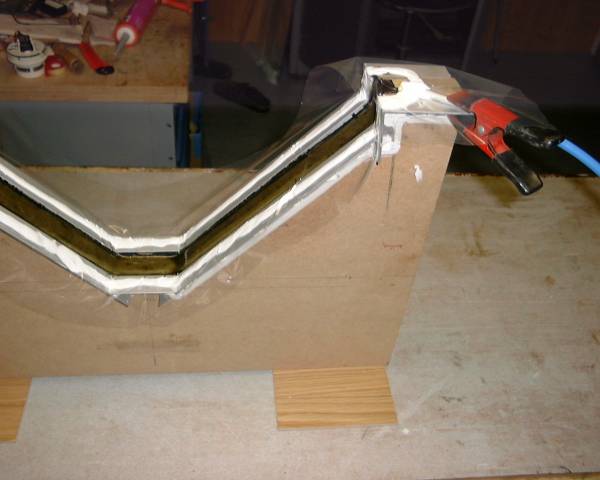

	Die Arbeit ist getan. Den Rest erledigt die Vacuumpumpe.

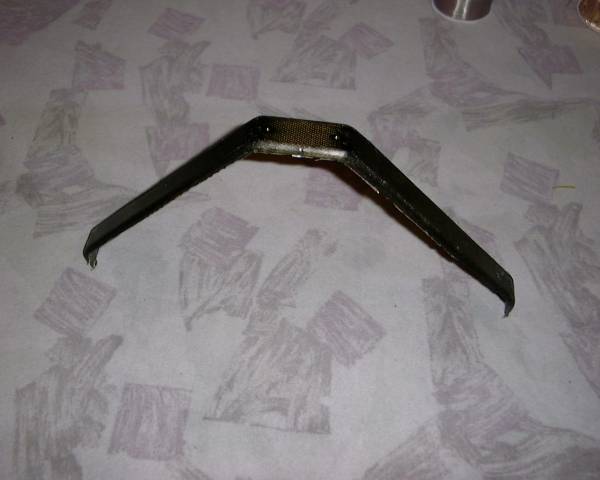

	Das Ergebnis. 96g ! und superstabil. Bis hier sind ca. 4 Arbeitsstunden angefallen. Und zwar für das Eintrennen, den Gewebezuschnitt, für das Vorbereiten des Absaugvorgangs ( Folie, Schläuche und Pumpe o.k.? ), das Laminieren, das Absaugen, das Entformen und das Säubern der Form. Insgesamt ist es aber in jedem Fall die Mühe wert ( Festigkeit/Gewicht). Materialpreis bis hier hin so über den Daumen gepeilt ca. 17€.
