Weiter geht es mit den Trittbrettern und den Seitenruderpedalen.

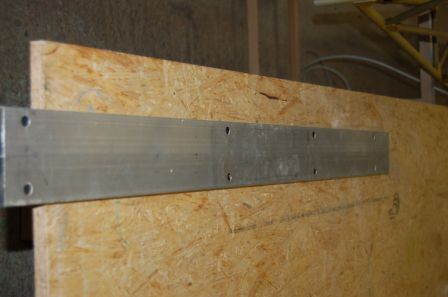

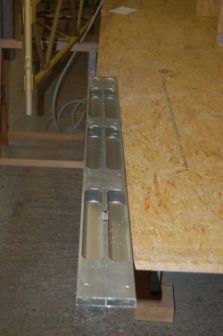

Die Trittbretter sind mit einem Mittelsteg ausgestattet, dadurch lassen sich problemlos Ausfräsungen in der Unterseite anbringen ohne die Struktur zu schwächen.

Hier lassen sich 320g sparen.

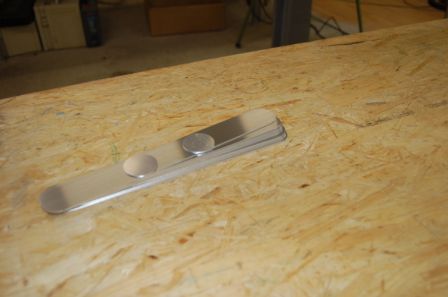

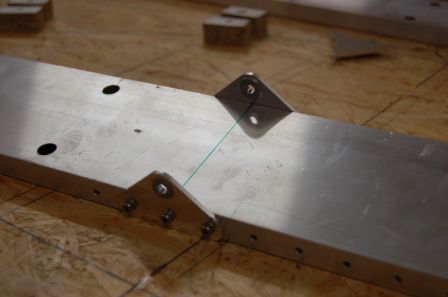

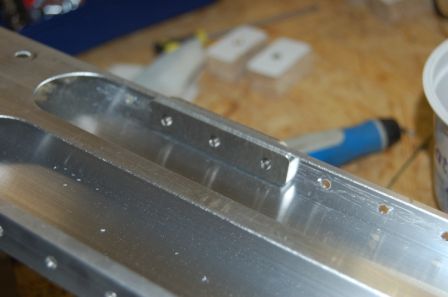

Die Pedalhalterungen werden auf der Innenseite mit einer,passend gefrästen, Gegenplatte verschraubt.

Die seitlichen Bohrungen dienen zur Anpassung der Pedalposition.

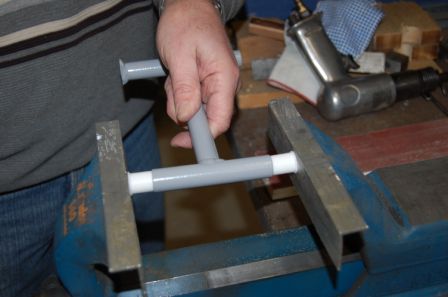

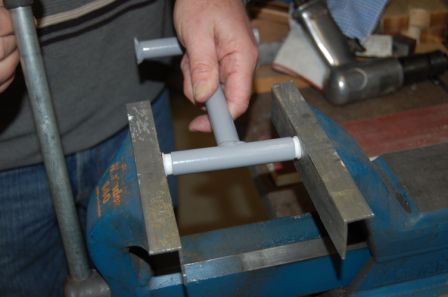

Teflonbuchsen sorgen für Leichtgängigkeit.

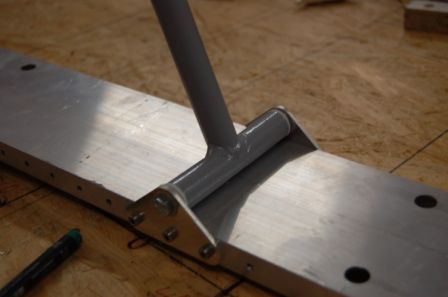

Fertig montiert ist das Pedal absolut spielfrei.

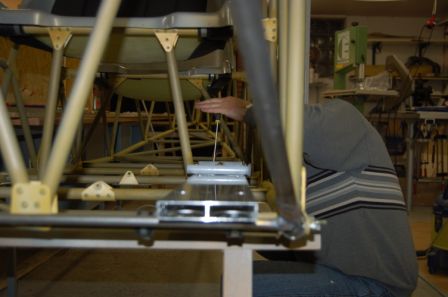

Montage der Bretter mittels gummiummantelter Rohrschellen.

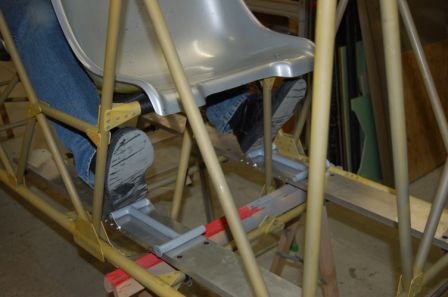

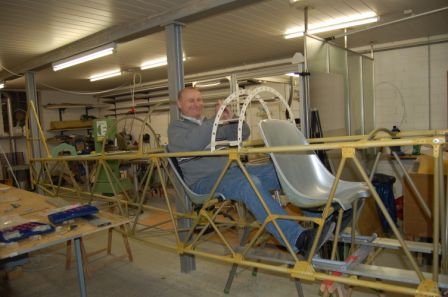

...und Sitzprobe

Erstaunlich was 2 Holzböcke tragen können..:-)
