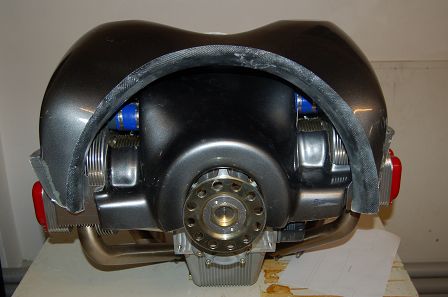

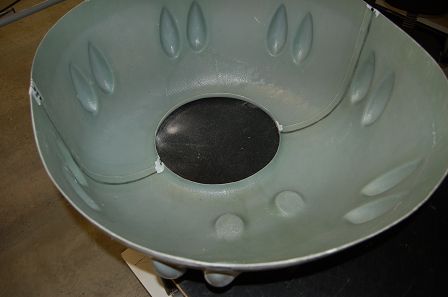

Für den nächsten Bauabschnitt wird die Cowling vorbereitet. Konkret bedeutet dies, dass beide Hälften miteinander verschraubt werden. Weiter muss dann die Hinterkante der Cowling noch plan geschliffen werden.

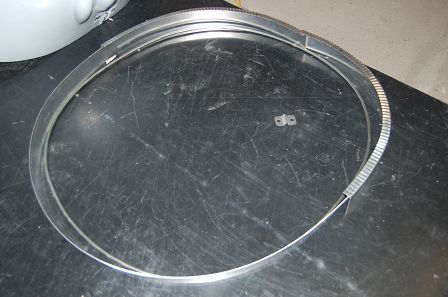

Anschliessend werden alle erforderlichen Bleche und der Trägerring angepasst.

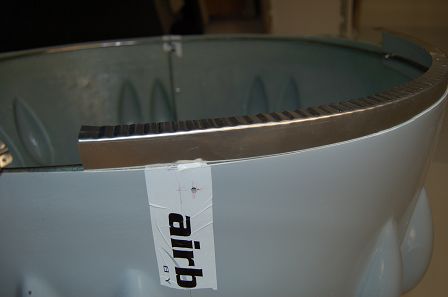

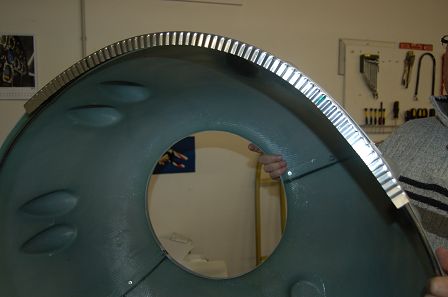

Das ausgefäste und abgekantete Blech wird mit Hilfe einer Spezialzange eingezogen und so an die Kontur der Cowling angepasst.

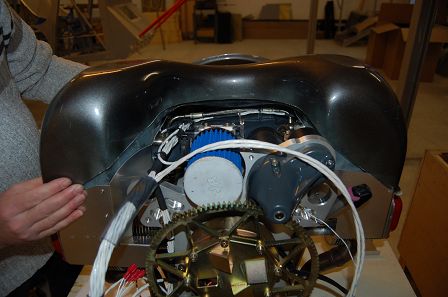

Dieses Bild zeigt die erforderlichen Teile, die für die Montage der Cowling benötigt werden.

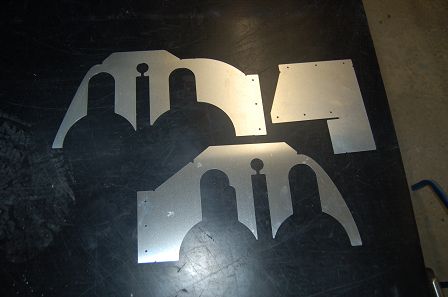

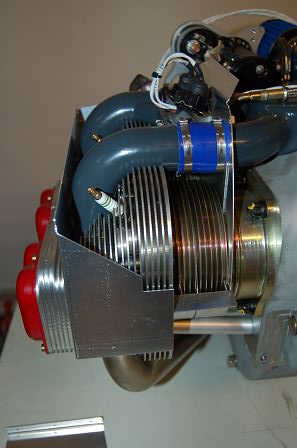

Dieses zeigt einen Teil der gefrästen Bleche, welche für die Kühlluftführung gebraucht werden.

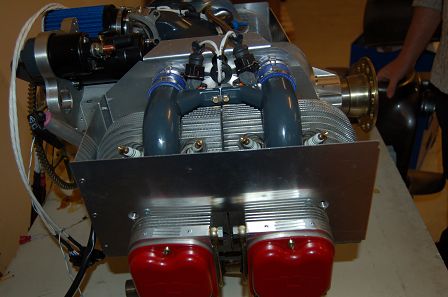

Hier bereits gekantet und verpoppt...

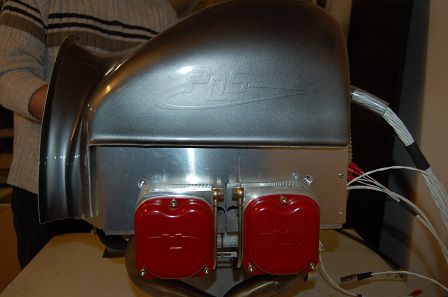

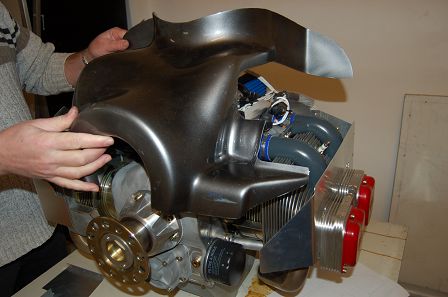

Diese GFK Abdeckung ist Teil der Kühlluftführung.

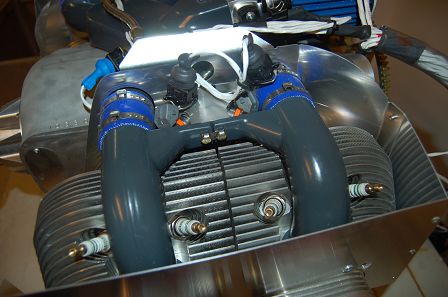

Die Luft kann ausschliesslich durch die Kühlrippen der Zylinder fließen.

Durch Verwendung der von uns produzierten Lüftung sind alle Zylinder, bis auf 1-2 Grad, genau gleich warm.

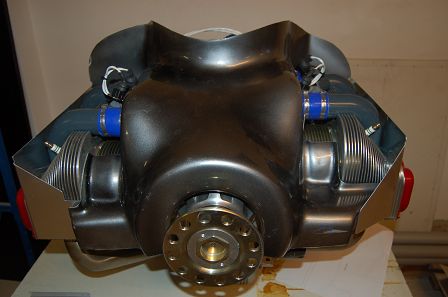

Die obere Abdeckung dichtet an der Cowlingoberseite ab. So gibt es für die einströmende Luft nur den direkten und unverwirbelten Weg von oben durch die Kühlrippen nach unten.
